Oprogramowanie Rapid SCADA do wizualizacji systemu przeciwpożarowego czujek LISTEC

Program Rapid SCADA przeznaczony jest do kompleksowej obsługi oraz wizualizacji danych pomiarowych gromadzonych przez detektory systemu zainstalowane na chronionym obiekcie. Ponadto posiada możliwość zdalnej konfiguracji parametrów pracy czujników oraz archiwizacji zgromadzonych danych na dysku twardym stacji roboczej. W chwili detekcji alarmu lub stwierdzenia usterki w wyraźnie widoczny sposób, wyświetlana jest informacja w głównym oknie programu. Do wykonania wizualizacji systemu liniowej detekcji pożaru opartego o kontroler LISTEC oraz kabel sensoryczny umieszczony nad przenośnikami TW1.4 oraz TW2.4 zostało wykorzystane oprogramowanie Rapid SCADA wydane na licencji Apache License 2.0. Składa się z następujących komponentów.:

1. SCADA – Web wyświetla informacje operatorowi za pośrednictwem przeglądarki internetowej (tabele, schematy, diagramy, raporty).

2. SCADA – Serwer zarządza bazą danych archiwum, wykonuje obliczenia matematyczne i dostarcza informacje do aplikacji klienckich.

3. SCADA - Komunikator współpracuje z kontrolerami i przesyła dane do SCADA - Serwera. Zapewnia dostęp do danych przy użyciu technologii internetowej.

Oprogramowanie zostało zainstalowane na komputerze przemysłowym model: ARK-1550-S9A1E, dostarczonym wraz z systemem operacyjnym Windows 10 w wersji PRO 64Bit Polish. Istniejące stacje klienckie wyświetlają wizualizację za pośrednictwem przeglądarki internetowej.

Wymagania systemowe

• Komputer przemysłowy serwer VNC - Core i5-4300U, 3xCOM, Hot Swap HDD, DDR4-4GB -  RAM DDR4 4GB SSD 256GB  industrial

• monitor przemysłowy panel dotykowy 24" FHD IP66/IP69K stainless steel display, VGA/HDMI input, OSD on the rear side, projected capacitive touch, 9~36V DC power input with Adapter: I/O: 1 x VGA, 1 x HDMI, 1 x DC power input, 1 x USB touch, Accessary: 1 x M12 VGA Cable & 1 x M12 power adapter

Protokół JBUS/MODBUS (zaprojektowany przez firmę Gould Modicon) stanowi warstwę komunikacyjną dedykowaną dla interfejsów asynchronicznych lub sieci lokalnej Ethernet. Protokół może być użyty do połączenia systemu LIST® z komputerem sterującym. Przy użyciu protokołu JBUS/MODBUS komputer sterujący może:

sprawdzić:

• temperaturę w dowolnym punkcie pomiarowym

• status każdego z czujników (alarm, pre-alarm, błąd)

• temperaturę w dowolnej sekcji alarmowej

• wystąpienie alarmu w dowolnej sekcji alarmowej

• wystąpienie pre-alarmu w dowolnej sekcji alarmowej

• wystąpienie błędów w dowolnej sekcji alarmowej

• wystąpienie błędów w kontrolerach

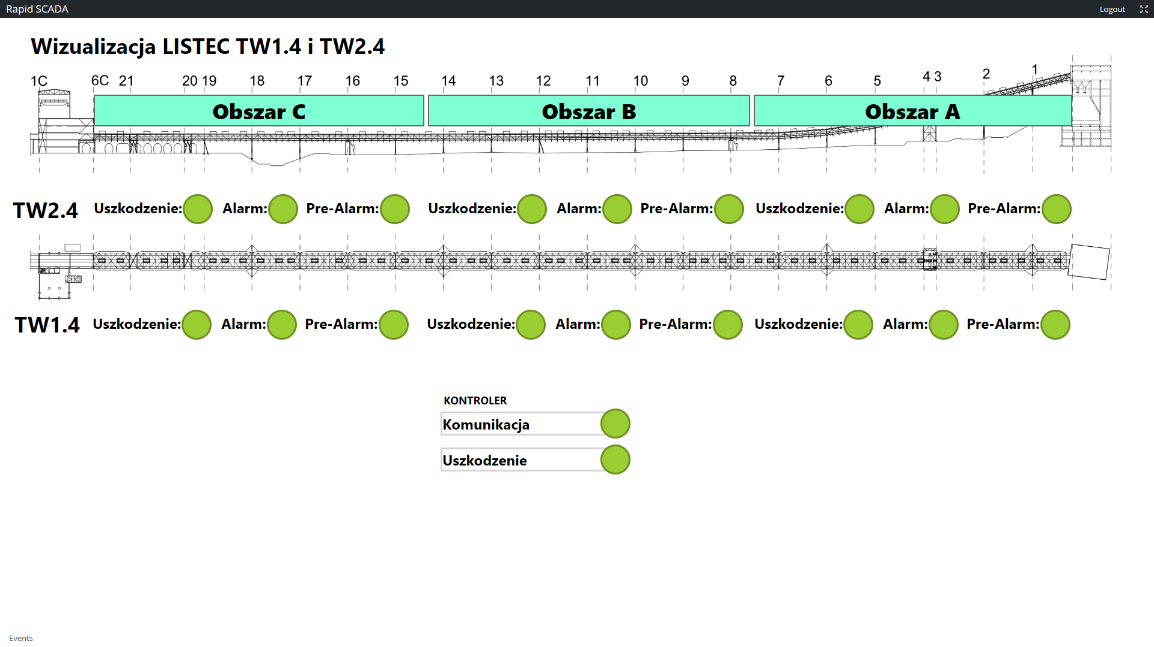

Panel główny wizualizacji

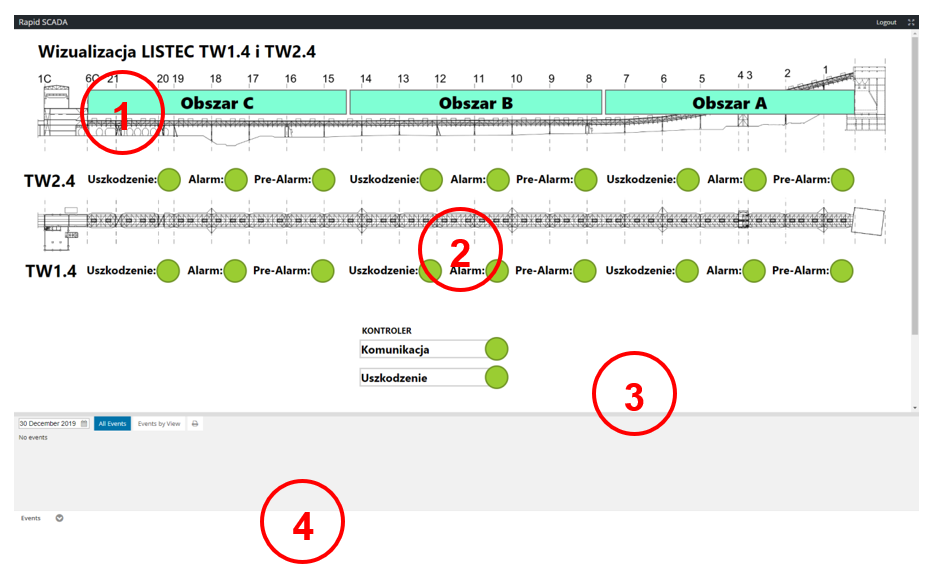

1. Przyciski przenoszące do panelu danego obszaru z wykazem sekcji,
2. Stany Uszkodzenia, Alarmu i Pre-Alarmu sekcji w zależności od obszaru oraz przenośnika,
3. Stan Komunikacji i Uszkodzenia kontrolera LISTEC,
4. Wykaz zdarzeń alarmowych (można zminimalizować klikając strzałkę obok „Events”

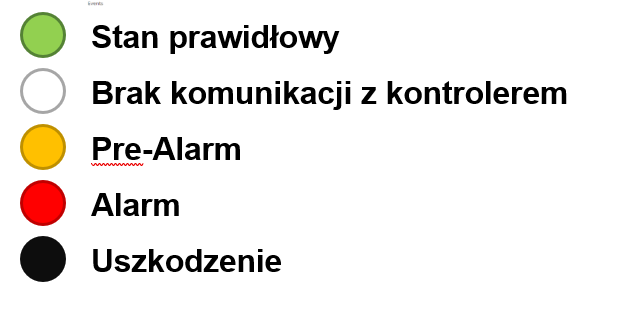

Opisy stanów

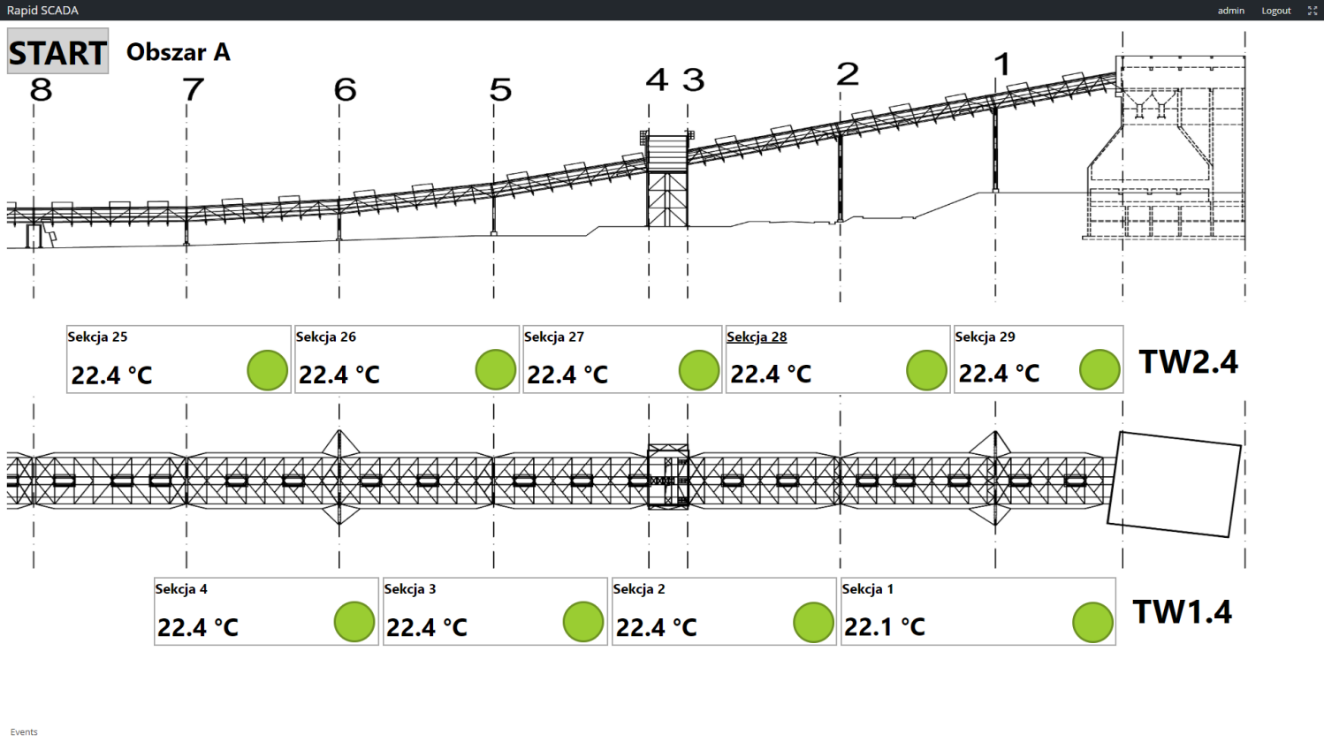

Widok obszaru
